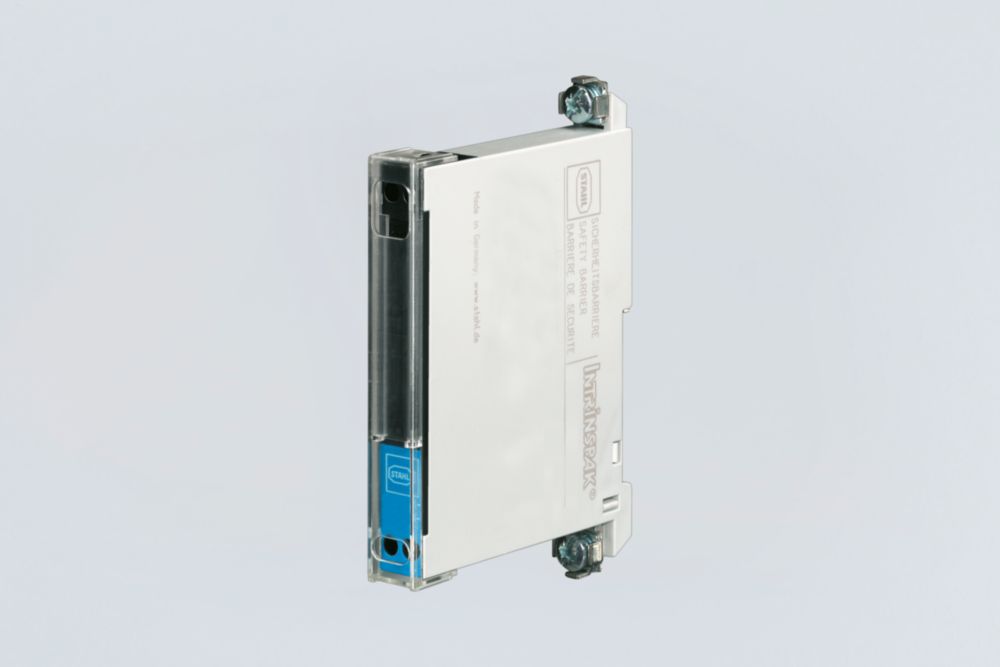

Серия 9001 Одноканальные искробезопасные Зенер барьеры INTRINSPAK
Одноканальные зенер-барьеры INTRINSPAK серии 9001 обеспечивают искробезопасную работу практически всех полевых приборов. Обширный ассортимент и комбинации зенер-барьеров позволяют работать с широким спектром сигналов. Приборы отличаются невероятной прочностью и занимают мало места. Входной предохранитель — удобная функция, поскольку он стандартизирован для всех вариантов.
IECEx / ATEX
IECEx / ATEX
Возможные варианты исполнения, дополнительная информация в документации.

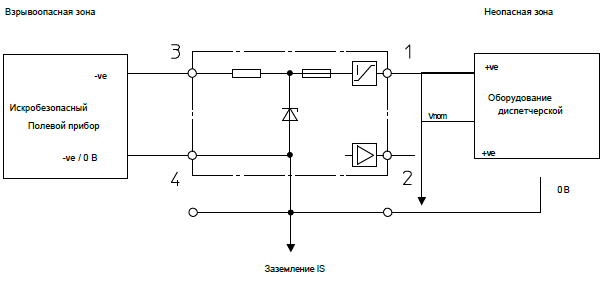

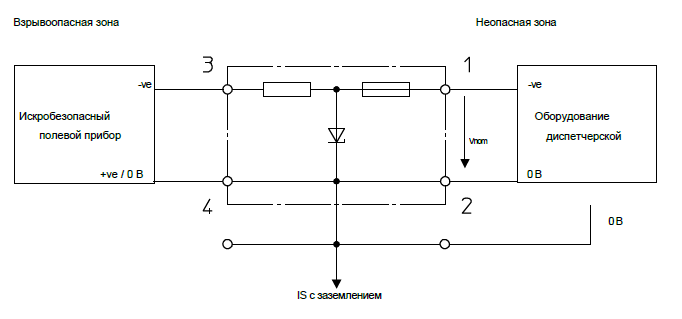

1. Серия 9001/00 *, одноканальный искробезопасный барьер для отрицательного потенциала
Отрицательная полярность
- Заземлённая цепь
- Позволяет подключать регулируемые источники тока

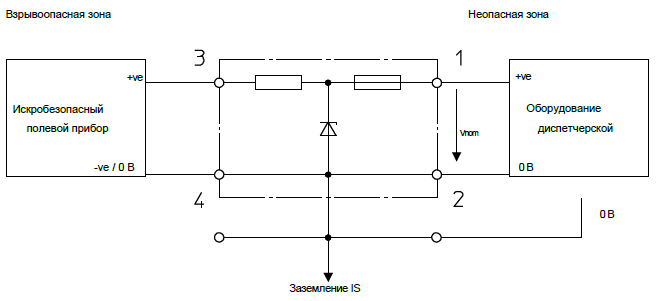

2. Серия 9001/01 *, одноканальный искробезопасный барьер для положительного потенциала
Положительная полярность, пассивный.
- Заземлённая цепь
- Позволяет подключать регулируемые источники тока.
Ограничение тока положительной полярности.
- Заземленная цепь
- Ограничение тока до < 100 мА
Ограничение тока по положительной полярности + зеркальное отражение - цифровое.
- Специальное применение для подключения беспотенциальных контактов
- Рабочий ток ограничен до < 40 мА
- Заземленный полевой прибор
- Ввод в систему управления с напряжением выше 0 В
- Позволяет подключать нестабилизированные источники питания с номинальным напряжением Vnom в диапазоне От +20 до 35 В постоянного тока

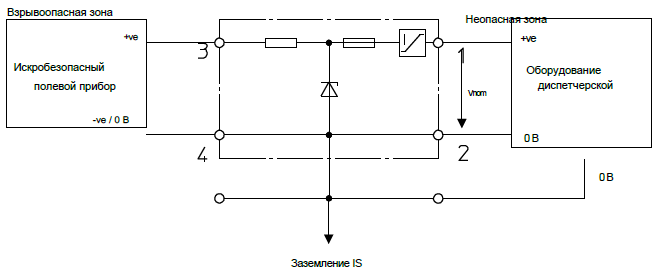

Ограничение напряжения положительной полярности
- Специальное применение для подключения соленоидных клапанов, светодиодов или звуковых сигнализаторов
- Цепь с заземлением
- Позволяет подключать нестабилизированные источники питания, Vnom в диапазоне
- от +20 до 35 В постоянного тока

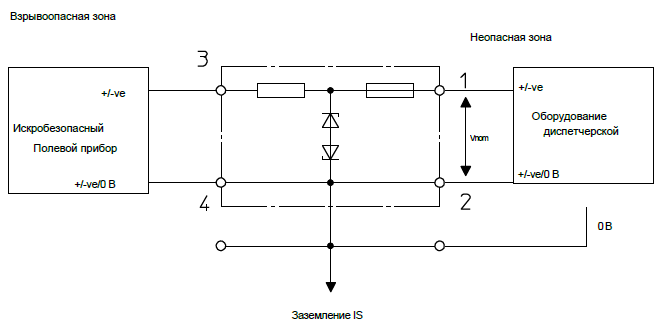

3. Серия 9001/02 *, одноканальные искробезопасные барьеры для переменной полярности
Переменная полярность
- Цепь с заземлением
- Подходит для цепей AC и постоянного тока

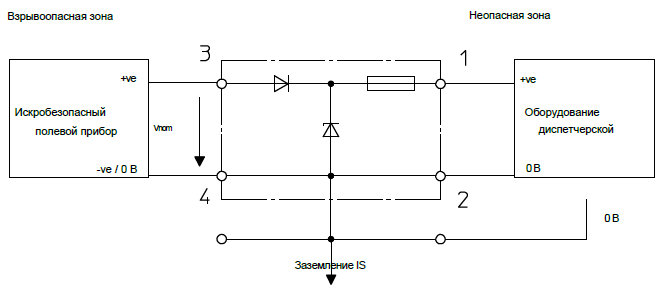

4. Серия 9001/03 *, одноканальный оценочный барьер для положительного потенциала
Диодные обратные барьеры для положительной полярности
- Заземлённая цепь
- Для обратного сигнала постоянного тока
- Ограничение тока до < Imax
- Обратный диод вызывает падение напряжения на 3,5

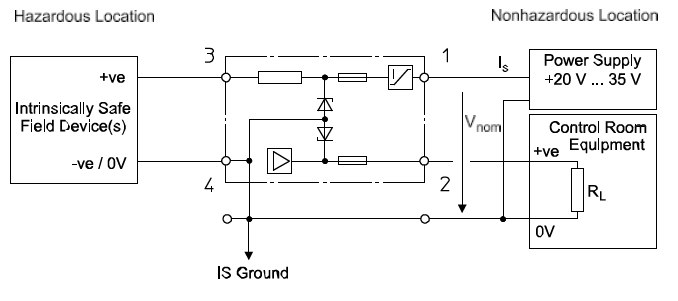

5. Серия 9001/51 *, одноканальный искробезопасный барьер для измерительных преобразователей

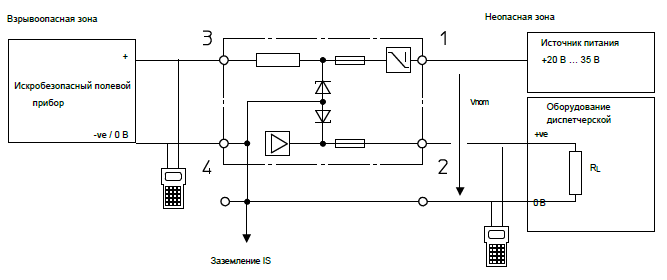

Зенер-барьеры для измерительных преобразователей HART / SMART
- Специфическое применение для измерительных преобразователей HART / SMART
- Заземленный полевой прибор
- Ввод в систему управления с напряжением выше 0 В
- Позволяет подключать нестабилизированные источники питания с номинальным напряжением (Vnom) в диапазоне +20 и 35 В постоянного тока
Зенер-барьеры для измерительного преобразователя HART
- Специальное применение для измерительных преобразователей HART
- Заземленный полевой прибор
- Ввод в систему управления с напряжением выше 0 В
- Позволяет подключать нестабилизированные источники питания, Vnom между от +20 до 35 В постоянного тока
