Серия 9002 двухканальные искробезопасные Зенер барьеры INTRINSPAK
Одноканальные зенер-барьеры INTRINSPAK серии 9002 обеспечивают искробезопасную работу практически всех полевых приборов. Обширный ассортимент и комбинации зенер-барьеров позволяют работать с широким спектром сигналов. Приборы отличаются невероятной прочностью и занимают мало места. Входной предохранитель — удобная функция, поскольку он стандартизирован для всех вариантов.
IECEx / ATEX
IECEx / ATEX
Возможные варианты исполнения, дополнительная информация и ограничения применения для каждой модели смотри в документации.

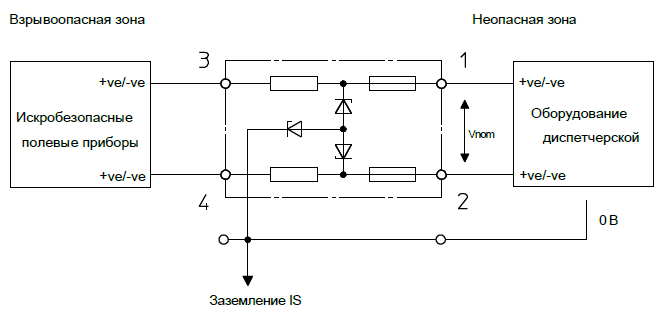

1. Модели 9002/77 *
Звездообразные барьеры / Звездообразные барьеры
- Позволяет подключить напряжение Vnom между двумя каналами
- Подходит для сигналов напряжения

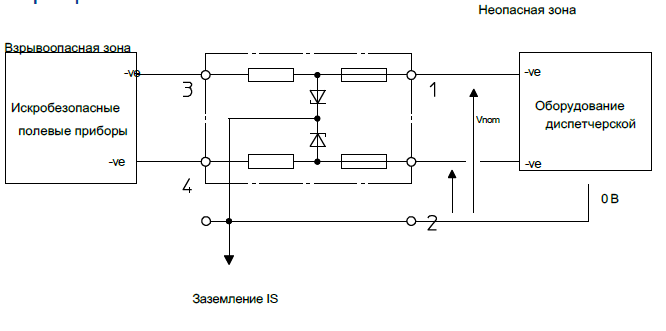

2. Модели 9002/00 *
Потенциал: отрицательный (-) / отрицательный (-)
- Позволяет подключать регулируемые источники тока, Vnom (согласно документации)

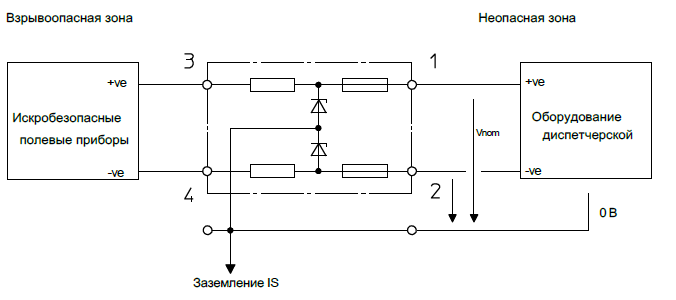

3. Модели 9002/10 *
Потенциал: положительный (+) / отрицательный (-)
- Предназначено специально для использования с тензометрическими датчиками нагрузки
- Один канал с положительной полярностью и один канал с отрицательной полярностью в одном устройстве

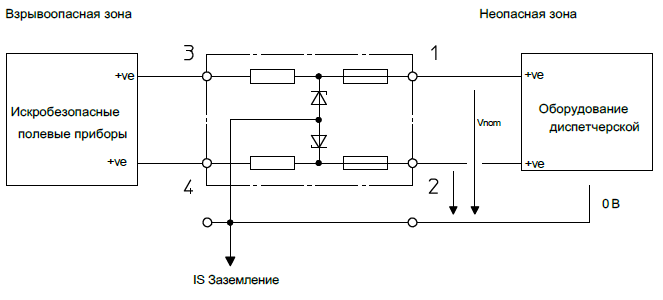

4. Модели 9002/11 *
Потенциал: положительный (+) / положительный (+)
- Позволяет подключать регулируемые источники тока, Vnom (согласно документации)

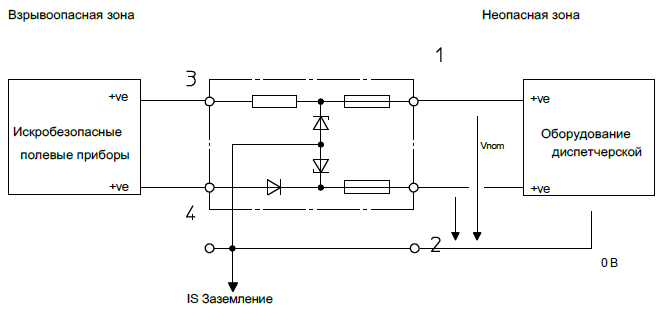

5. Модели 9002/13 *
Потенциал искробезопасного барьера: положительный (+) / Потенциал обратного (преобразующего) барьера диода: положительный (+)
- Обратный барьер диода для сигналов подачи и возврата в одном устройстве с очень небольшим добавлением тока (Isc ) от второго канала
- Позволяет подключать регулируемые источники тока, Vnom (согласно документации)
- Обратный диод вызывает падение напряжения на 2V

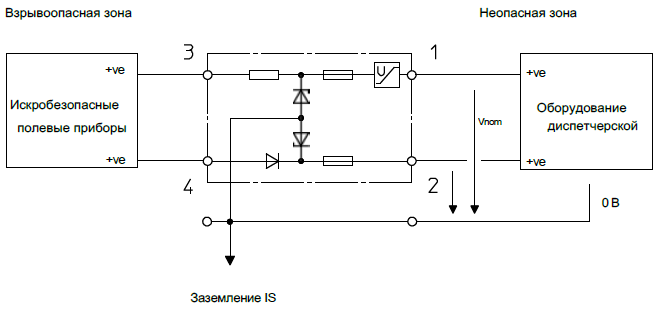

Потенциал искробезопасного барьера: положительный (+) / Потенциал диодного обратного (преобразующего) барьера: положительный (+)
- Диодный барьер обратного хода для сигналов подачи и обратной связи в одном устройстве с очень небольшим добавочным током (Isc ) от второго канала
- Рабочий ток ограничен до 40 мА при нагрузке 250 Ом
- Позволяет подключать к каналу 1 нестабилизированные источники питания, Vnom
- Обратный диод вызывает падение напряжения 3,5 V

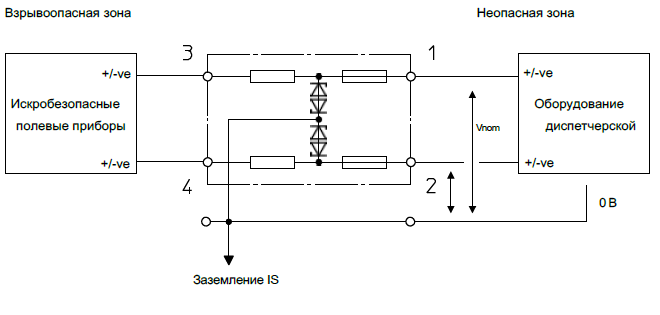

6. Модели 9002/22 *
Напряжение: переменное / переменное
- Специальное исполнение для подключения датчиков RTD
- Высокая допускная погрешность сопротивления в каждом канале: 20 Ом ± 0,1
- Низкий температурный коэффициент < 50 ppm/K
- Позволяет подключать регулируемые источники тока, Vnom (согласно документации)

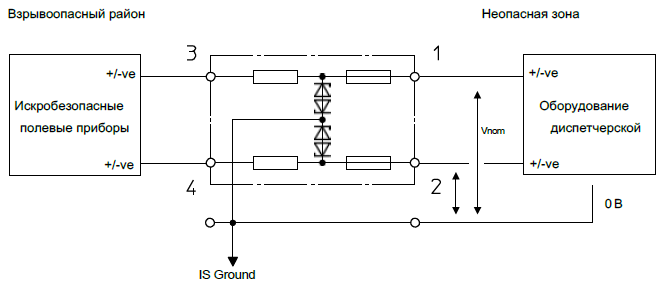

Напряжение: переменное / переменное
- Позволяет подключать регулируемые источники тока, Vnom (согласно докумнтации)
7. Модели 9002/33 *
Потенциал диодных обратных (преобразующих) барьеров: положительный (+)
- Диодный барьер обратного тока для сигналов обратного постоянного тока с добавлением очень малого тока (Isc )
- Подходит для сухих контактов и «плавающих» сигналов обратной связи 4/20 мА
- Оба канала имеют положительную полярность
- Не подходит для сигналов напряжения или резистивных датчиков
